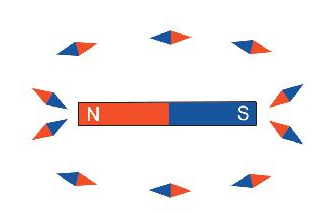

Mở đầu: Đặt kim nam châm tự do, xa nam châm hoặc vật liệu có tính chất từ khác, kim nam châm luôn nằm cân bằng theo hướng Bắc – Nam. Vì sao? Đặt kim nam châm tại các vị trí khác nhau xung quanh một nam châm thẳng như hình trên, kim nam châm nằm theo các hướng khác nhau. Vì sao?

Đặt một tấm nhựa trong, mỏng lên một thanh nam châm. Rắc đều một lớp mạt sắt lên tấm nhựa, gõ nhẹ tấm nhựa. Quan sát hình ảnh các mạt sắt trên tấm nhựa (Hình 19.2).

Câu 1: Các mạt sắt xung quanh nam châm (Hình 19.2) được sắp xếp thành những đường như thế nào?

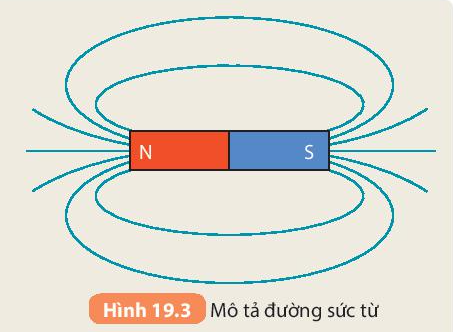

1. Dùng bút tô dọc theo các đường mạt sắt nối từ cực nọ sang cực kia của nam châm trên tấm nhựa, ta sẽ được các đường gọi là đường sức từ (Hình 19.3)

2. Đặt một kim nam châm nhỏ trên một đường sức và di chuyển kim nam châm theo đường sức từ.

- Có nhận xét gì về sự định hướng của kim nam  châm khi di chuyển trên đường sức từ?

- Đánh dấu mũi tên tại mỗi vị trí đặt kim nam châm trên dường sức từ theo chiều từ cực Nam đến cực Bắc của kim.

Quy ước chiều đường sức từ là chiều từ cực Nam đến cực Bắc của kim nam châm đặt cân bằng trên đường sức từ đó.

- Vẽ một số đường sức từ của nam châm và đánh dấu chiều của đường sức từ.

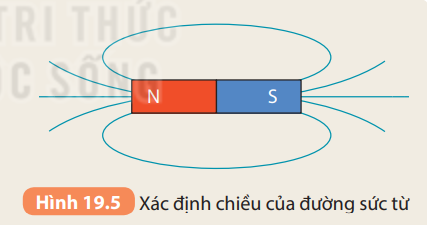

Câu 1: Xác định chiều đường sức từ của một nam châm thẳng trong Hình 19.5.

Câu 2: Hình 19.6 cho biết từ phổ của nam châm hình chữ U. Dựa vào đó hãy vẽ đường sức từ của nó. Có nhận xét gì về các đường sức từ của nam châm này?

Dụng cụ: Một nam châm mạnh; hai chiếc kim khâu (hoặc hai đinh ghim) bằng thép; một miếng xốp mỏng; một cốc nhựa hoặc cốc giấy đựng nước.

Cách làm: Xát nhẹ đầu kim khoảng 30 lần vào một cực của nam châm, sau đó xát nhẹ đầu lỗ kim vào cực kia của nam châm. Kiểm tra bằng cách cho chiếc kim đã được cọ xát hút chiếc kim bằng thép chưa được cọ xát.

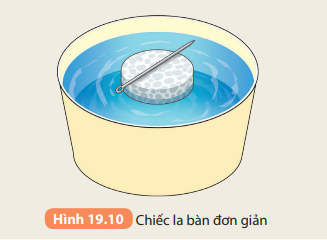

Thả miếng xốp vào cốc nước, sau đó đặt chiếc kim lên mặt xốp, chiếc kim sẽ chỉ hướng Bắc – Nam (Hình 19.10).
