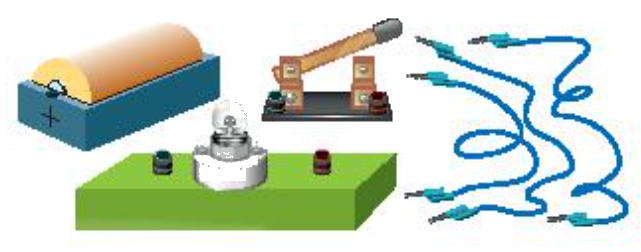

Có một pin, một bóng đèn pin, một công tắc, các đoạn dây nối (hình bên).

Làm cách nào để bóng đèn pin phát sáng?

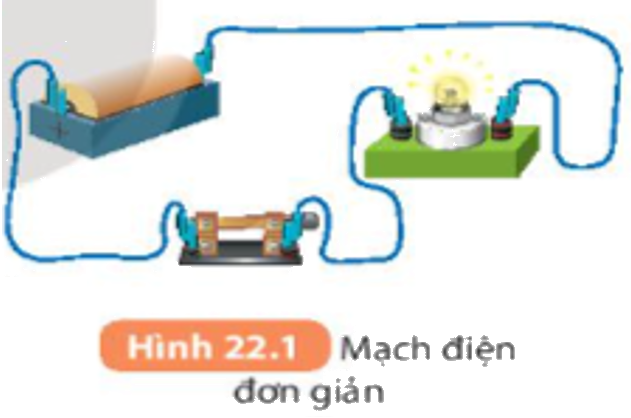

1. Vẽ sơ đồ của mạch điện trong Hình 22.1.

2. Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện Hình 22.2.

3. Mắc mạch điện gồm pin, bóng đền, công tắc, dây nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.

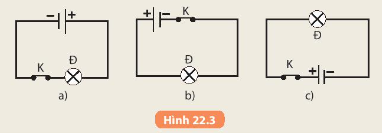

4. Dòng điện cung cấp bởi pin hoặc acquy có chiều không đổi gọi là dòng điện một chiều. Người ta quy ước chiều dòng điện trong mạch điện là chiều từ cực dương của nguồn điện qua dây nối và các dụng cụ tiêu thụ điện tới cực âm nguồn điện. Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.

Trong mạng điện gia đình em có sử dụng cầu chì không? Nếu có thì cầu chì được mắc ở vị trí nào? Có công dụng gì?

Trong mạng điện nhà em có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Có công dụng gì?

Trong gia đình em có thiết bị điện nào dùng rơle? Rơle trong các thiết bị đó có công dụng gì?

Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?
