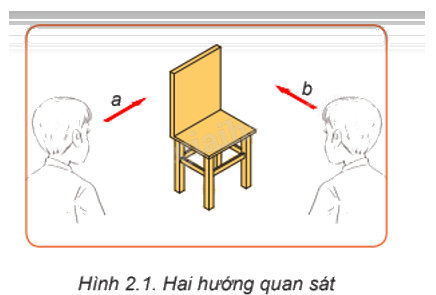

Hình ảnh của chiếc ghế trong Hình 2.1 sẽ như thế nào khi nhìn theo hai hướng khác nhau a và b? Hãy vẽ phác hình ảnh thu được từ mỗi hướng nhìn đó.

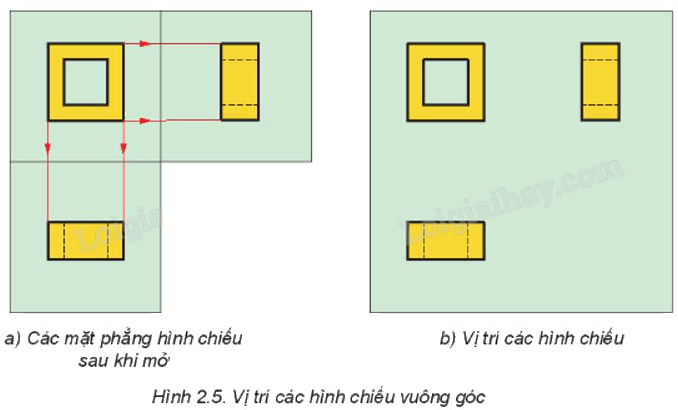

Quan sát Hình 2.5b và cho biết:

1. Vị trí các hình chiếu trên bản vẽ được sắp xếp như thế nào?

2. Mối liên hệ giữa hình chiếu đứng và hình chiếu bằng, giữa hình chiếu đứng và hình chiếu cạnh.

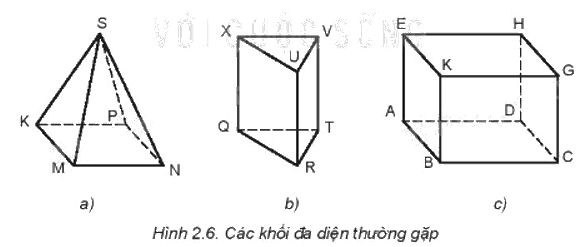

Căn cứ vào nội dung mô tả trên, hãy cho biết tên gọi của các Hình 2.6a, b, c

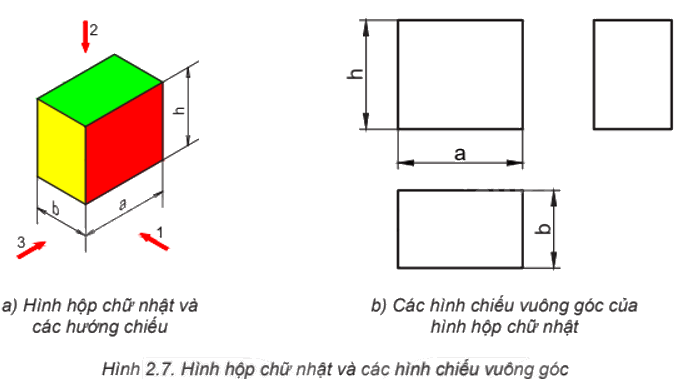

Quan sát Hình 2.7 và cho biết: Các hướng chiếu 1, 2, 3 tương ứng với hướng chiếu nào trong các hướng chiếu từ trước, từ trên và từ trái?

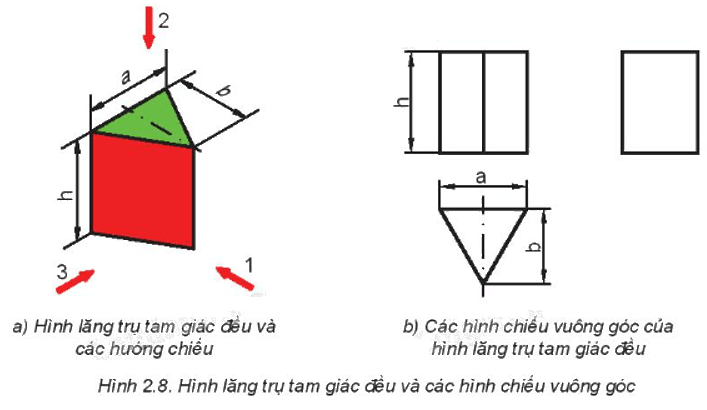

Quan sát Hình 2.8 và cho biết: Các hình chiếu vuông góc có hình dạng như thế nào?

Chúng thể hiện những kích thước nào của hình lăng trụ tam giác đều?

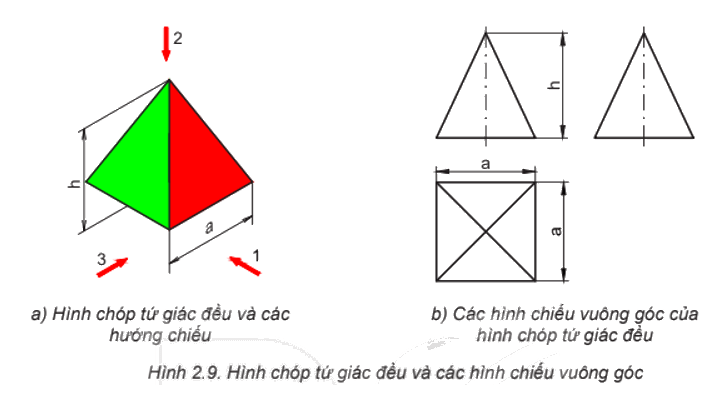

Quan sát Hình 2.9 và cho biết kích thước xác định và đặc điểm hình chiếu của khối hình chóp tứ giác đều.

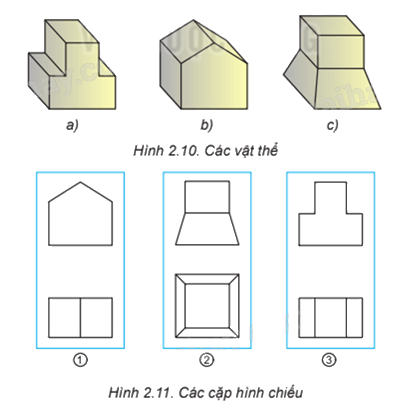

Quan sát các vật thể trên Hình 2.10 và cho biết: Mỗi vật thể được ghép lại bởi những khối đa diện nào? Tìm các hình chiếu tương ứng của chúng trên Hình 2.11.

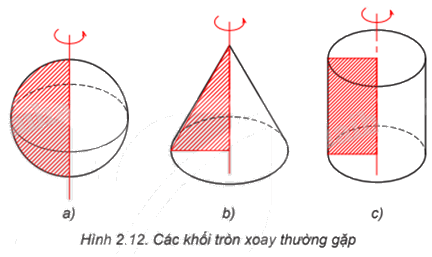

Căn cứ vào nội dung mô tả trên, hãy cho biết tên gọi của các Hình 2.12a, b, c

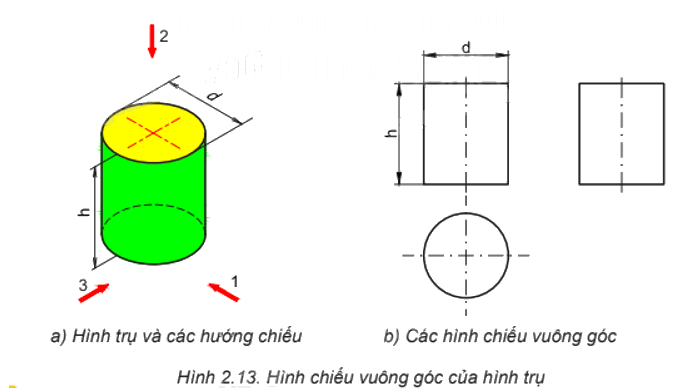

Quan sát Hình 2.13 và cho biết: Các hình chiếu vuông góc của hình trụ là hình gì? Có kích thước bằng bao nhiêu?

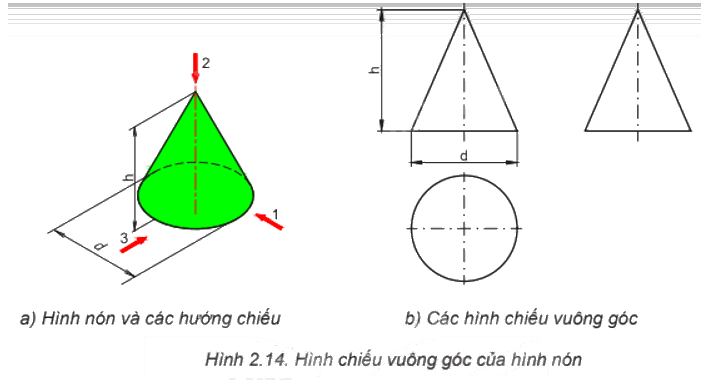

Quan sát Hình 2.14 và cho biết: Các hình chiếu của hình nón là hình gì? Có kích thước bằng bao nhiêu?

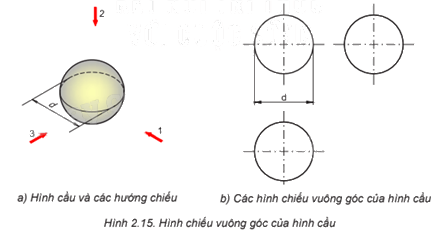

Quan sát Hình 2.15 và nêu đặc điểm các hình chiếu của hình cầu

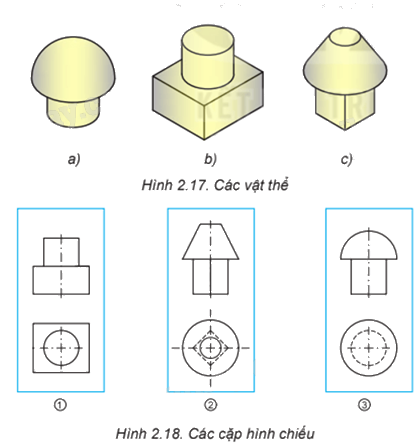

Quan sát các vật thể trên Hình 2.17 và cho biết: Vật thể được ghép bởi những khối (hoặc một phần của khối) nào? Tìm các hình chiếu tương ứng của chúng trên Hình 2.18.

Đọc và quan sát hình vẽ minh họa trong các bước vẽ hình chiếu của một vật thể (gối đỡ) và cho biết: Bước nào quyết định tới các hình chiếu của vật thể?

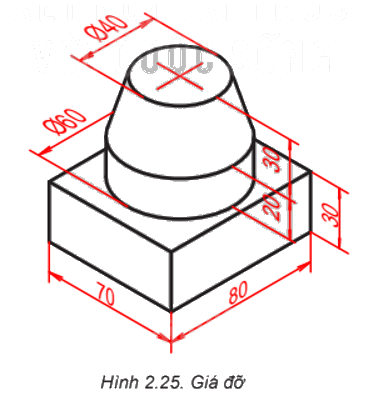

Vẽ 3 hình chiếu vuông góc của vật thể trên Hình 2.25

Vẽ 3 hình chiếu vuông góc của một đồ vật đơn giản trong gia đình em.
