Khi đạp xe, bộ phận nào làm nhiệm vụ truyền chuyển động từ trục giữa đến trục sau bánh xe đạp?

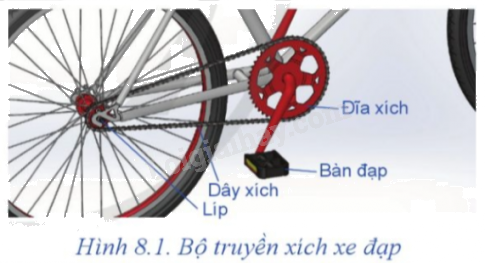

Quan sát Hình 8.1 và cho biết:

Chuyển động được truyền từ bộ phận nào tới bộ phận nào?

Quan sát Hình 8.1 và cho biết:

Chỉ ra bộ phận dẫn, bộ phận bị dẫn.

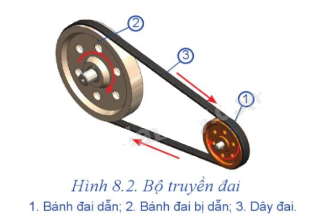

Quan sát Hình 8.2, em hãy cho biết cấu tạo và nguyên lí làm việc của bộ truyền đai.

Căn cứ vào đâu để tính tỉ số truyền của bộ truyền đai?

Cho biết vai trò của của bộ truyền đai ở máy nghiền hạt Hình 8.3.

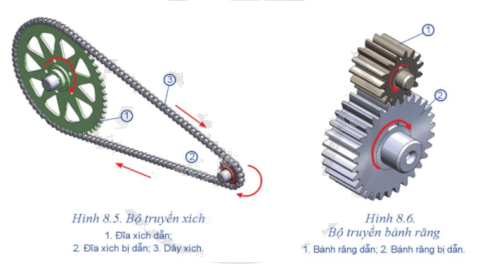

Quan sát hình 8.5, Hình 8.6 và cho biết:

Bộ truyền xích gồm các chi tiết nào?

Quan sát hình 8.5, Hình 8.6 và cho biết:

Bộ truyền bánh răng gồm các chi tiết nào?

Quan sát hình 8.5, Hình 8.6 và cho biết:

Cho biết các đĩa xích bánh răng quay cùng chiều hay ngược chiều nhau?

Dựa vào thông số nào của đĩa xích, bánh răng để tính tỉ số truyền?

Quan sát máy ép quay tay Hình 8.7 và cho biết:

- Tỉ số truyền của bộ bánh răng này lớn hơn hay nhỏ hơn 1? Vì sao?

- Vì sao không dùng bộ truyền xích cho trường hợp này?

Quan sát Hình 8.9 và cho biết:

Khi muốn cho trục ren chuyển động thẳng lên hoặc xuống thì phải làm gì?

Quan sát Hình 8.9 và cho biết:

Trục ren có những chuyển động nào?

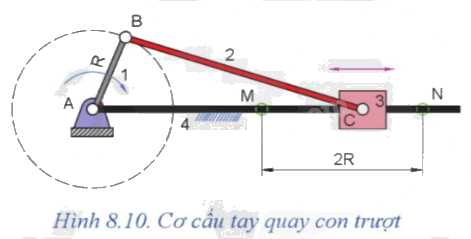

Hãy chỉ ra các khớp bản lề, khớp trượt trên Hình 8.10.

Quan sát Hình 8.10 và cho biết tay quay có bán kính quay R thì độ lớn quãng đường di chuyển được của con trượt là bao nhiêu?

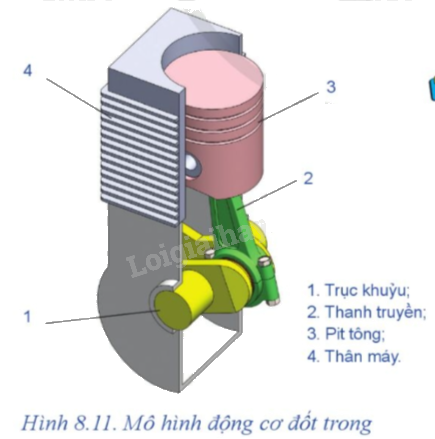

Quan sát mô hình động cơ đốt trong (Hình 8.11) cho biết các chi tiết pit tông, thanh truyền, trục khuỷu chuyển động như thế nào? Trục khuỷu, thanh truyền và pit tông có phải là cơ cấu tay quay con trượt không?

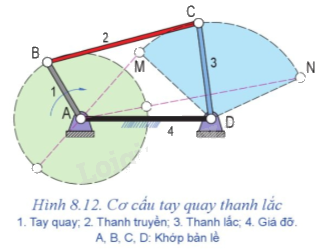

Quan sát Hình 8.12 và cho biết:

Vị trí các khớp bản lề của cơ cấu.

Quan sát Hình 8.12 và cho biết:

Nguyên lí làm việc của cơ cấu.

Quan sát Hình 8.12 và cho biết:

Khi thanh lắc (3) di chuyển đến điểm N, tay quay (1) tiếp tục quay thì thanh lắc (3) chuyển động như thế nào?

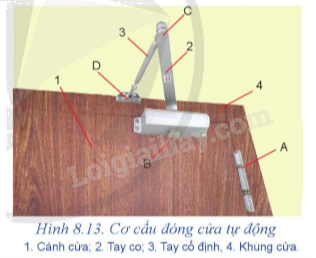

Quan sát cơ cấu đóng cửa tự động ở Hình 8.13 và cho biết:

- Các khớp A, B, C, D là khớp gì?

- Khi tác động mở cánh cửa ra thì các chi tiết 2, 3 chuyển động như thế nào?

- Chỉ ra khâu nào là giá đỡ?

Bánh răng dẫn có 20 răng, bánh răng bị dẫn có 60 răng ăn khớp với nhau. Nếu trục bánh răng dẫn quay với tốc độ là 300 vòng/phút thì trục bánh răng bị dẫn quay với tốc độ là bao nhiêu?

Cơ cấu tay quay con trượt (Hình 8.10) có bán kính quay của tay quay là R = 100 mm. Tính quãng đường di chuyển được của con trượt?

Quan sát và mô tả cấu tạo bộ truyền chuyển động của một số máy móc mà em biết.
