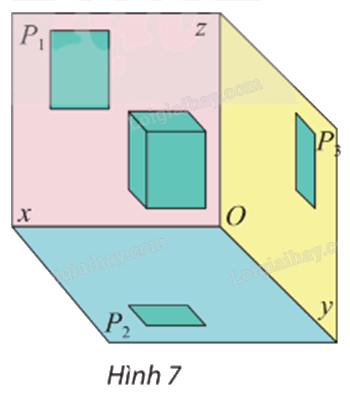

Trong Hình 7, theo em, nếu chỉ dùng một hình chiếu vuông góc của hình hộp chữ nhật ℋ trên một trong ba mặt phẳng đôi một vuông góc (P₁), (P₂), (P₃) có đủ để chế tạo được ℋ không?

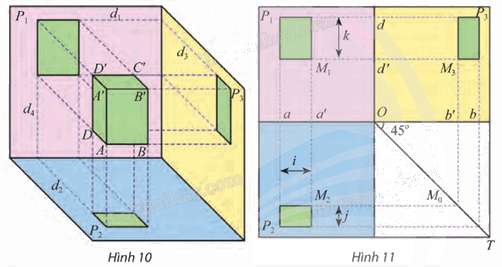

Quan sát Hình 10 và cho biết:

– Trong ba cạnh AB, AA’ và AD của hình hộp chữ nhật, cạnh nào song song với một trong ba mặt phẳng chiếu (P₁), (P₂), (P₃)?

– Tìm hai giao tuyến của (P₁) và (P₂) với mặt phẳng đi qua điểm D và vuông góc với cả (P₁) và (P₂).

a) Trên Hình 10, độ dài cạnh AD được bảo toàn trên các hình chiếu nào của bản vẽ? Tại sao?

b) Trên Hình 11, tìm hai giao tuyến được biểu diễn thành đường gióng a trên bản vẽ.

c) Trên Hình 11, khoảng cách giữa hai đường gióng nào cho ta chiều cao AA’ của vật ở Hình 10?

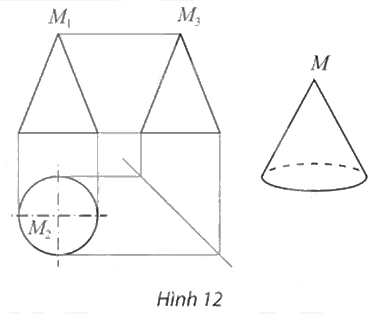

Trong bản vẽ biểu diễn hình nón trong Hình 12.

a) Khoảng cách giữa hai đường gióng nào cho ta biết chiều cao của hình nón?

b) Khoảng cách giữa hai đường gióng nào cho ta biết độ dài đường kính đáy của hình nón?

c) Nêu cách xác định điểm M₃ biểu diễn đỉnh M của hình nón trong hình chiếu cạnh khi biết hai điểm M₁ và M₂ biểu diễn M trong hình chiếu đứng và hình chiếu bằng.
