Bài 14. Cảm ứng điện từ. Nguyên tắc tạo ra dòng điện xoay chiều trang 67, 68, 69 Khoa học tự nhiên 9 Kết nối tri thức

Chúng ta đã biết ở lớp 7, dòng điện chạy qua cuộn dây quấn quanh lõi thép thì sinh ra từ trường. Vậy, từ trường có thể sinh ra dòng điện không?

Cuộn nhanh đến câu

Câu hỏi tr 67 - CHMĐ

Trả lời câu hỏi mở đầu trang 67 SGK KHTN 9 Kết nối tri thức

Chúng ta đã biết ở lớp 7, dòng điện chạy qua cuộn dây quấn quanh lõi thép thì sinh ra từ trường. Vậy, từ trường có thể sinh ra dòng điện không?


Câu hỏi tr 67 - HĐ

Trả lời câu hỏi hoạt động trang 67 SGK KHTN 9 Kết nối tri thức

Thí nghiệm 1: Thí nghiệm về dòng điện cảm ứng dùng thanh nam châm vĩnh cửu

Chuẩn bị: Thanh nam châm vĩnh cửu; cuộn dây dẫn; điện kế và các dây nối.

Tiến hành:

- Nối hai đầu cuộn dây dẫn với điện kế.

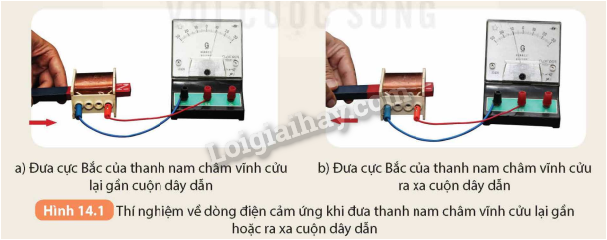

- Quan sát sự thay đổi của kim điện kế khi đưa cực Bắc của thanh nam châm vĩnh cửu lại gần hoặc ra xa cuộn dây dẫn (Hình 14.1a và Hình 14.1b).



Trả lời câu hỏi sau: Sự thay đổi của kim điện kế chứng tỏ điều gì?


Câu hỏi tr 68 - CH

Trả lời câu hỏi trang 68 SGK KHTN 9 Kết nối tri thức

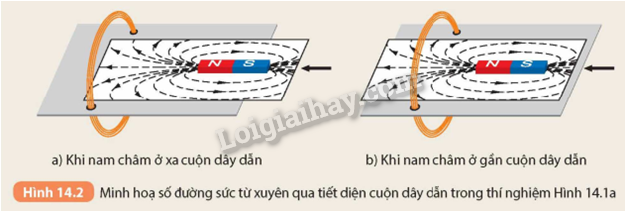

1. Quan sát Hình 14.2 và cho biết số đường sức từ xuyên qua tiết diện của cuộn dây dẫn biến thiên như thế nào (tăng hay giảm) khi đưa cực Bắc của nam châm lại gần cuộn dây dẫn theo phương vuông góc với tiết diện của cuộn dây.



2. Trong trường hợp thí nghiệm như Hình 14.1b thì số đường sức từ xuyên qua tiết diện của cuộn dây dẫn biến thiên như thế nào?


Câu hỏi tr 68 - HĐ 1

Trả lời câu hỏi hoạt động 1 trang 68 SGK KHTN 9 Kết nối tri thức

Thí nghiệm 2: Thí nghiệm vê dòng điện cảm ứng dùng nam châm điện

Chuẩn bị: Cuộn dây dẫn (1); nam châm điện (2); nguồn điện (3); điện kể (4); công tắc (5) và các dây nổi.

Tiền hành:

- Lắp mạch điện như Hình 14.3.

- Quan sát kim điện kế khi đóng, mở công tắc.



Trả lời câu hỏi và thực hiện yêu cầu sau:

1. Khi đóng hoặc mở công tắc thì số đường sức tử xuyên qua tiết diện cuộn dây dẫn biến thiên như thế nào?

2. Từ hai thí nghiệm dùng thanh năm châm vĩnh cửu dịch chuyển và nam châm điện ở trên, hãy nêu giả thuyết về nguyên nhân xuất hiện dòng điện cảm ứng trong cuộn dây.


Câu hỏi tr 68 - HĐ 2

Trả lời câu hỏi hoạt động 2 trang 68 SGK KHTN 9 Kết nối tri thức

1. Đề xuất một số cách làm biến thiên số đường sức từ xuyên qua tiết diện cuộn dây dẫn.

2. Đề xuất một số phương án thí nghiệm làm xuất hiện dòng điện cảm ứng.


Câu hỏi tr 69 - HĐ 1

Trả lời câu hỏi hoạt động 1 trang 69 SGK KHTN 9 Kết nối tri thức

Thí nghiệm 3: Thí nghiệm về dòng điện cảm ứng dùng nam châm quay

Chuẩn bị: Cuộn dây dẫn kín có hai đèn LED đỏ và vàng mắc song song, ngược cực (1); thanh nam châm vĩnh cửu có trục quay ở giữa (2).

Tiến hành:

- Bố trí thí nghiệm như Hình 14.4.

- Quan sát sự sáng của hai đèn LED khi quay nam châm.



Thực hiện yêu cầu và trả lời câu hỏi sau:

1. Mô tả sự sáng của hai đèn LED khi nam châm quay.

2. Khi cực nam châm quay lại gần hoặc ra xa cuộn dây dẫn thì số đường sức từ xuyên qua tiết diện cuộn dây dẫn biến thiên như thế nào?

3. Chứng tỏ khi nam châm quay, dòng điện xuất hiện trong cuộn dây dẫn gắn hai đèn LED có mối liên hệ với sự biến thiên của số đường sức từ xuyên qua tiết diện của cuộn dây dẫn


Câu hỏi tr 69 - HĐ 2

Trả lời câu hỏi hoạt động 2 trang 69 SGK KHTN 9 Kết nối tri thức

Thí nghiệm 4: Thí nghiệm về dòng điện cảm ứng bằng cách thay đổi tiết diện của cuộn dây

Chuẩn bị: Một cuộn dây dẫn mềm có tiết diện dễ dàng thay đổi khi bị bóp mạnh (1); thanh nam châm vĩnh cửu (2); điện kế (3); kẹp giữ (4) và các dây nối.

Tiến hành

- Bố trí thí nghiệm như Hình 14.6.

- Bóp mạnh cuộn dây dẫn, quan sát kim điện kế khi cuộn dây dẫn bị giảm tiết diện.



Trả lời câu hỏi và thực hiện yêu cầu sau:

1. Khi tiết diện của cuộn dây giảm thì số đường sức từ xuyên qua tiết diện cuộn dây dẫn biến thiên như thế nào?

2. Từ kết quả thí nghiệm, chứng tỏ số đường sức từ xuyên qua tiết diện cuộn dây dẫn biến thiên thì trong cuộn dây dẫn xuất hiện dòng điện cảm ứng.


Câu hỏi tr 69 - CH

Trả lời câu hỏi trang 69 SGK KHTN 9 Kết nối tri thức

1. Khi làm biến thiên số đường sức từ xuyên qua tiết diện của cuộn dây dẫn, thí nghiệm 3 và 4 đã chứng tỏ điều gì?

2. Nêu điều kiện xuất hiện dòng điện cảm ứng trong cuộn dây dẫn kín


Câu hỏi tr 70 - CH

Trả lời câu hỏi trang 70 SGK KHTN 9 Kết nối tri thức

Dòng điện xoay chiều có đặc điểm gì?


Câu hỏi tr 70 - HĐ

Trả lời câu hỏi hoạt động trang 70 SGK KHTN 9 Kết nối tri thức

Thí nghiệm tạo dòng điện xoay chiều

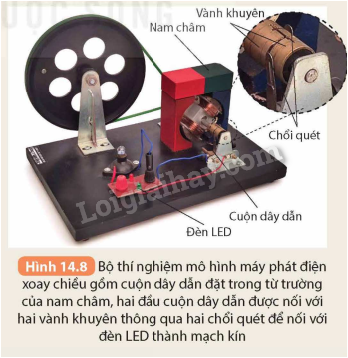

Chuẩn bị: Bộ thí nghiệm mô hình máy phát điện xoay chiều có hai đèn LED như Hình 14.8



Tiến hành: Quan sát sự thay đổi sáng, tối luân phiên của hai đèn LED khi quay chậm và quay nhanh cuộn dây dẫn trong từ trường.

Trả lời các câu hỏi và thực hiện các yêu cầu sau:

1. Khi quay chậm cuộn dây dẫn thì hai đèn LED thay đổi sáng, tối luân phiên như thế nào? Khi quay nhanh cuộn dây dẫn, có phân biệt được sự thay đổi này không?

2. Số đường sức từ xuyên qua tiết diện cuộn dây dẫn biến thiên (tăng giảm luân phiên) theo thời gian như thế nào?

3. Dòng điện xuất hiện trong cuộn dây dẫn đi qua đèn LED có đặc điểm gì

4. Nêu nguyên tắc tạo ra dòng điện xoay chiều.


Câu hỏi tr 71 - CH

Trả lời câu hỏi trang 71 SGK KHTN 9 Kết nối tri thức

Hình 14.9 minh họạ trường hợp khung dây quay trong từ trường đều để tạo ra dòng điện xoay chiều. Vành khuyên là vòng tròn bằng đồng, chồi quét là lá đồng.

Quan sát Hình 14.9 và cho biết cách dẫn dòng điện xoay chiều xuất hiện trong khung dây quay trong từ trường đều ra mạch ngoài như thế nào?
