Trả lời câu hỏi mở đầu trang 49 SGK KHTN 9 Cánh diều

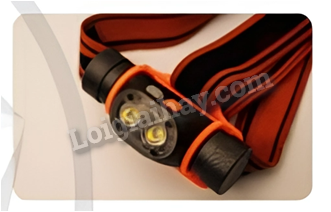

Chiếc đèn đội đầu ở hình 9.1 có thể điều chỉnh để sáng đồng thời cả hai đèn hoặc chỉ sáng một đèn. Trong trường hợp này, hai đèn được mắc như thế nào để có thể điều chỉnh được như vậy?

Hình 9.1. Đèn đội đầu

Trả lời câu hỏi trang 49 SGK KHTN 9 Cánh diều

a) Vẽ vào và sơ đồ hình 9.3 khi đóng công tắc và biểu diễn chiều dòng điện trong mạch.

b) Với chiều dòng điện đã biểu diễn ở trên, các hạt mang điện sẽ dịch chuyến theo chiều nào trong đoạn mạch song song? Căn cứ vào đó, hãy dự đoán mối liên hệ của cường độ dòng điện qua các đoạn mạch khác nhau.

Trả lời câu hỏi luyện tập trang 50 SGK KHTN 9 Cánh diều

Mạch điện gồm một nguồn điện, một công tắc, hai điện trở giống nhau mắc song song. Một ampe kế được mắc nối tiếp với một điện trở vào một mạch nhánh. Em hãy vẽ sơ đồ của mạch điện này. Nếu số chỉ của ampe kế là 0,2 A thì cường độ dòng điện trong mạch chính là bao nhiêu?

Trả lời câu hỏi thí nghiệm trang 50 SGK KHTN 9 Cánh diều

Từ bảng số liệu thu được, rút ra nhận xét về mối liên hệ giữa cường độ dòng điện trong mạch chính và cường độ dòng điện trong các mạch nhánh.

Trả lời câu hỏi 1 trang 51 SGK KHTN 9 Cánh diều

Chứng tỏ điện trở tương đương R của đoạn mạch gồm hai điện trở mắc song song luôn nhỏ hơn mỗi điện trở thành phần R₁ và R₂.

Trả lời câu hỏi 2 trang 51 SGK KHTN 9 Cánh diều

Tính điện trở tương đương của đoạn mạch gồm hai điện trở R₁ = 3 Ω và
R₂ = 6 Ω mắc song song.

Trả lời câu hỏi luyện tập trang 51 SGK KHTN 9 Cánh diều

1. Một đoạn mạch gồm hai điện trở R₁ = 20 Ω và R₂ = 30 Ω mắc song song vào nguồn điện. Hiệu điện thế giữa hai đầu đoạn mạch là 12 V.

a) Tính điện trở tương đương của đoạn mạch.

b) Tính cường độ dòng điện trong mạch chính.

2. Biết rằng đèn đội đầu ở hình 9.1 dùng một pin gồm hai đèn mắc song song, hãy trả lời câu hỏi ở hoạt động mở đầu và vẽ sơ đồ mạch điện của đèn này.

Trả lời câu hỏi vận dụng trang 51 SGK KHTN 9 Cánh diều

Có 3 đèn, 1 pin, cần mắc các đèn như thế nào để nếu một đèn bị hỏng thì các đèn còn lại vẫn có thể sáng bình thường.

Trả lời câu hỏi tìm hiểu thêm trang 51 SGK KHTN 9 Cánh diều

Sử dụng định luật Ohm và đặc điểm của cường độ dòng điện trong mạch điện song song, tìm mối liên hệ giữa hiệu điện thế hai đầu đoạn mạch nhánh và hiệu điện thế hai đầu đoạn mạch chính trong mạch điện hình 9.4.
