Trả lời câu hỏi trang 14 SGK Công nghệ 9 Kết nối tri thức

Quan sát Hình 3.1 và cho biết: Mạng điện trong nhà gồm những thiết bị nào?

Trả lời câu hỏi Khám phá trang 15 SGK Công nghệ 9 Kết nối tri thức

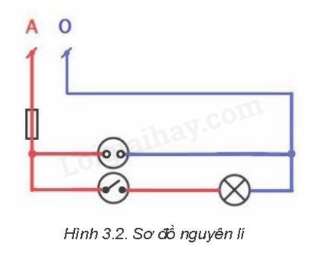

 Mô tả sơ đồ nguyên lí của Hình 3.2

Trả lời câu hỏi Khám phá trang 15 SGK Công nghệ 9 Kết nối tri thức

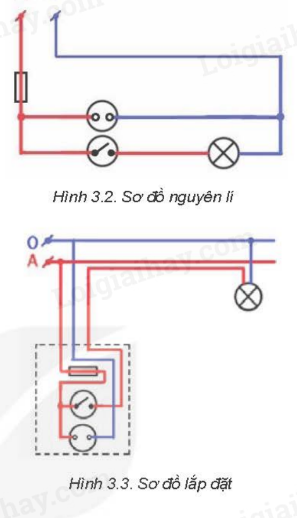

Chỉ ra sự khác biệt giữa sơ đồ lắp đặt trong Hình 3.3 và sơ đồ nguyên lí trong Hình 3.2

Trả lời câu hỏi Khám phá trang 15 SGK Công nghệ 9 Kết nối tri thức

Chỉ ra sự khác nhau trong thiết kế sơ đồ nguyên lí và sơ đồ lắp đặt

Trả lời câu hỏi Luyện tập trang 17 SGK Công nghệ 9 Kết nối tri thức

Hãy thiết kế sơ đồ nguyên lí, sơ đồ lắp đặt mạng điện gồm: nguồn điện, aptomat, công tắc hai cực và bóng đèn, trong đó công tắc bật tắt bóng đèn và aptomat bảo vệ mạng điện.

Trả lời câu hỏi Vận dụng trang 17 SGK Công nghệ 9 Kết nối tri thức

Hãy thiết kế sơ đồ nguyên lí, sơ đồ lắp đặt mạng điện trong nhà gồm các thiết bị và phần tử như sau:

- 1 aptomat, bảo vệ chung toàn mạch

- 1 ổ cắm điện

- 2 bóng đèn sợi đốt được điều khiển sáng luân phiên từ một công tắc 3 cực.
