Trả lời câu hỏi mở đầu trang 114 SGK KHTN 8 Chân trời sáng tạo

Làm thế nào để biết được độ mạnh, yếu của dòng điện chạy qua một mạch điện? Trên nhãn mác của pin hoặc acquy luôn ghi rõ số vôn. Con số này có ý nghĩa gì?

Trả lời câu hỏi trang 114 SGK KHTN 8 Chân trời sáng tạo

Để đo cường độ dòng điện qua một bóng đèn thì phải mắc ampe kế như thế nào?

Trả lời câu hỏi thí nghiệm trang 115 SGK KHTN 8 Chân trời sáng tạo

Thí nghiệm đo cường độ dòng điện

Thí nghiệm 1: Đo cường độ dòng điện qua một bóng đèn.

Chuẩn bị: bảng điện, nguồn điện (gồm hai pin loại 1,5 V gắn vào đế), bóng đèn pin (loại 3 V), biến trở, ampe kế (chọn thang đo có giới hạn đo (GHĐ) 1 A và độ chia nhỏ nhất (ĐCNN) 0,02 A), công tắc và các đoạn dây nối.

Tiến hành thí nghiệm:

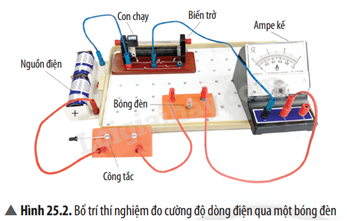

Bước 1: Lắp các bộ phận tạo thành mạch điện như Hình 25.2. Ban đầu công tắc đang mở. Kiểm tra hoặc điều chỉnh để kim ampe kế chỉ đúng vạch số 0.

Bước 2: Đóng công tắc. Điều chỉnh con chạy trên biến trở sao cho số chỉ của ampe kế có giá trị tăng dần. Quan sát sự thay đổi độ sáng của bóng đèn.

Trả lời câu hỏi 1 trang 115 SGK KHTN 8 Chân trời sáng tạo

Vẽ sơ đồ cho mạch điện Hình 25.2.

Trả lời câu hỏi 2 trang 115 SGK KHTN 8 Chân trời sáng tạo

Thực hiện thí nghiệm 1 và nhận xét mối liên hệ giữa độ sáng của bóng đèn và số chỉ của ampe kế.

Trả lời câu hỏi luyện tập trang 115 SGK KHTN 8 Chân trời sáng tạo

Đổi đơn vị cho các giá trị cường độ dòng điện sau:

a. 2 mA = ? A.

b. 1 500 mA = ? A.

c. 0,25 A = ? mA.

d. 3 A = ? mA.

Trả lời câu hỏi 1 trang 116 SGK KHTN 8 Chân trời sáng tạo

Để đo hiệu điện thế giữa hai cực của nguồn điện thì phải mắc vôn kế như thế nào?

Trả lời câu hỏi thí nghiệm trang 116 SGK KHTN 8 Chân trời sáng tạo

Thí nghiệm đo hiệu điện thế giữa hai cực của nguồn điện

Thí nghiệm 2: Đo hiệu điện thế giữa hai cực của nguồn điện.

Chuẩn bị: nguồn điện (hai pin loại 1,5 V gắn vào đế), bóng đèn (loại 3 V), đế gắn đèn, vôn kế (chọn thang đo có GHĐ 6 V và ĐCNN 0,1 V), công tắc và các đoạn dây nối.

Tiến hành thí nghiệm:

Bước 1: Lắp các bộ phận tạo thành mạch điện như Hình 25.4. Ban đầu công tắc mở (mạch hở). Kiểm tra hoặc điều chỉnh để kim vôn kế chỉ đúng vạch số 0.

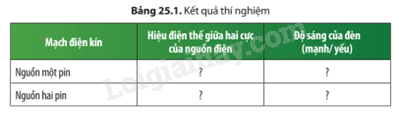

Bước 2: Đóng công tắc (mạch kín). Quan sát độ sáng của bóng đèn và ghi kết quả thí nghiệm theo mẫu Bảng 25.1.

Bước 3: Ngắt công tắc, lắp thêm một pin. Lặp lại bước 2.

Trả lời câu hỏi 2 trang 116 SGK KHTN 8 Chân trời sáng tạo

Vẽ sơ đồ cho mạch điện Hình 25.4.

Trả lời câu hỏi 3 trang 116 SGK KHTN 8 Chân trời sáng tạo

Thực hiện thí nghiệm 2 và nhận xét về mối liên hệ giữa hiệu điện thế giữa hai cực của nguồn điện với cường độ dòng điện trong mạch điện.

Trả lời câu hỏi thí nghiệm trang 117 SGK KHTN 8 Chân trời sáng tạo

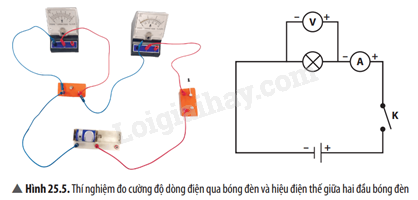

Thí nghiệm 3: Đo cường độ dòng điện qua bóng đèn và hiệu điện thế giữa hai đầu bóng đèn.

Chuẩn bị: nguồn điện (hai pin loại 1,5 V gắn vào đế), bóng đèn (loại 3 V), đế gắn đèn, vôn kế (chọn thang đo có GHĐ 6 V và ĐCNN 0,1 V), ampe kế (chọn thang đo có GHĐ 1 A và ĐCNN 0,02 A), công tắc và các đoạn dây nối.

Tiến hành thí nghiệm:

Bước 1: Lắp các bộ phận tạo thành mạch điện như Hình 25.5. Kiểm tra hoặc điều chỉnh để kim vôn kế và ampe kế chỉ đúng vạch số 0.

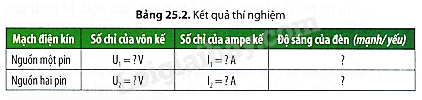

Bước 2: Đóng công tắc. Đợi cho kim của vôn kế và ampe kế đứng yên. Quan sát độ sáng của bóng đèn, ghi số chỉ của vôn kế và ampe kế trong mỗi mạch điện theo mẫu Bảng 25.2.

Bước 3: Ngắt công tắc, lắp thêm một pin. Lặp lại bước 2.

Trả lời câu hỏi trang 117 SGK KHTN 8 Chân trời sáng tạo

Nhận xét về cách mắc của vôn kế và ampe kế trong mạch điện (Hình 25.5).

Trả lời câu hỏi trang 118 SGK KHTN 8 Chân trời sáng tạo

Nêu nhận xét về mối liên hệ giữa số chỉ của vôn kế và ampe kế trong thí nghiệm 3.

Trả lời câu hỏi vận dụng 1 trang 118 SGK KHTN 8 Chân trời sáng tạo

Trên một bóng đèn có ghi 3 V. Có thể mắc đèn này vào hiệu điện thế bao nhiêu để nó hoạt động bình thường? Giải thích.

Trả lời câu hỏi vận dụng 2 trang 118 SGK KHTN 8 Chân trời sáng tạo

Tìm hiểu cách sử dụng đồng hồ đo điện đa năng để đo hiệu điện thế giữa hai cực của pin.
