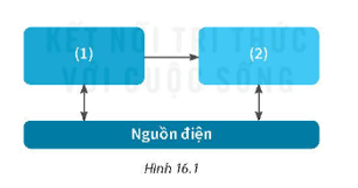

Gọi tên thành phần chính tương ứng với các bộ phận: (1) và (2) trong sơ đồ khối của mạch điều khiển sử dụng mô đun cảm biến dưới đây (Hình 16.1).
Câu 1
Trả lời câu hỏi 1 trang 25 SBT Công nghệ 8 Kết nối tri thức
Gọi tên thành phần chính tương ứng với các bộ phận: (1) và (2) trong sơ đồ khối của mạch điều khiển sử dụng mô đun cảm biến dưới đây (Hình 16.1).
Câu 2
Trả lời câu hỏi 2 trang 25 SBT Công nghệ 8 Kết nối tri thức
Chọn cụm từ dưới đây để điền vào các chỗ trống (...) trong đoạn mô tả hoạt động của mạch điện điều khiển sử dụng mô đun cảm biến.
Mô đun, cảm biến, nguồn điện, đối tượng điều khiển
Khi có ...(1), cung cấp cho mạch điện, ...(2).. trên ...(3).. thu nhận tín hiệu đầu vào từ môi trường xung quanh và chuyển thành tín hiệu đầu ra điều khiển để đóng hoặc cắt nguồn điện cấp cho ...(4)..
Câu 3
Trả lời câu hỏi 3 trang 26 SBT Công nghệ 8 Kết nối tri thức
Điền tên các bước để tiến hành lắp ráp mạch điện điều khiển tương ứng với nội dung thực hiện được mô tả trong Bảng 16.1.
Bảng 16.1. Các bước tiến hành lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến
|
Trình tự các bước |
Nội dung thực hiện |
|
Bước 1: ? |
Xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun. |
|
Bước 2: ? |
Xác định các thành phần chính và cách đấu nối của mạch điện. |
|
Bước 3: ? |
Chuẩn bị các dụng cụ, vật liệu và thiết bị theo sơ đồ mạch điện. |
|
Bước 4: ? |
Tiến hành đấu nối theo sơ đồ mạch điện. |
|
Bước 5: ? |
Cấp nguồn và kiểm tra hoạt động của mạch diện. Đánh giá và điều chỉnh. |
Câu 4
Trả lời câu hỏi 4 trang 26 SBT Công nghệ 8 Kết nối tri thức

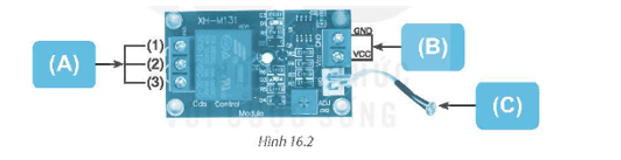

Ghi rõ tên các vị trí tương ứng của mô đun cảm biến ánh sáng XH M131 (Hình 16.2) vào mẫu Bảng 16.2.
|
Vị trí |
Tên gọi |
||
|
A |
(1) |
? |
? |
|
(2) |
? |
||
|
(3) |
? |
||
|
B |
GND |
? |
? |
|
VCC |
? |
||
|
C |
? |
||
Câu 5
Trả lời câu hỏi 5 trang 27 SBT Công nghệ 8 Kết nối tri thức

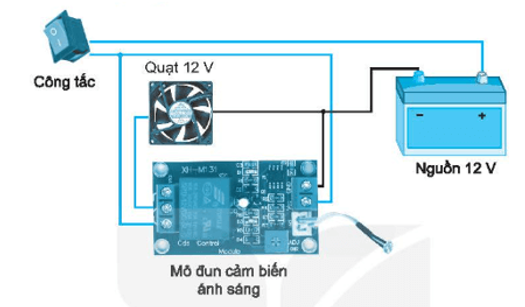

Hãy mô tả hoạt động của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến ánh sáng trong Hình 16.3.
Mẹo tìm đáp án nhanh
