I. CHUẨN BỊ

Dụng cụ: Thước, êke, compa, bút chì, tẩy, .

Vật liệu: Giấy vẽ

Sách giáo khoa

II. NỘI DUNG

Đọc các bản vẽ hình chiếu 1, 2, 3, 4 (h.5.1) và đối chiếu với các vật thể A, B, C, D (h.5.2) bằng cách đánh dấu (x) vào bảng 5.1 để chỉ rõ sự tương ứng giữa các bản vẽ và các vật thể. Hãy vẽ các hình chiếu đứng, chiếu bằng và chiếu cạnh của một trong các vật thể A, B, C, D.

III. CÁC BƯỚC TIẾN HÀNH

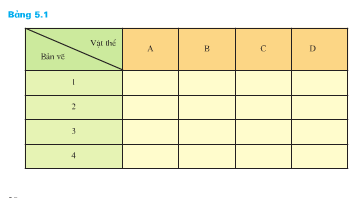

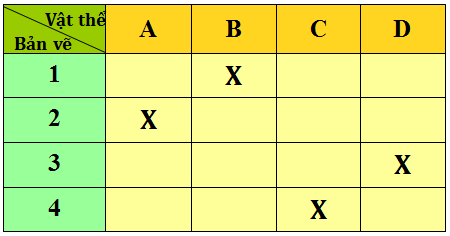

Bước 1: Đọc kĩ nội dung bài thực hành, kẻ vào bảng 5.1 vào bài làm, sau đó đánh dấu (x) vào ô thích hợp của bảng.

Bước 2: Vẽ các hình chiếu đứng, bằng và cạnh của một trong các vật thể A, B, C, D.

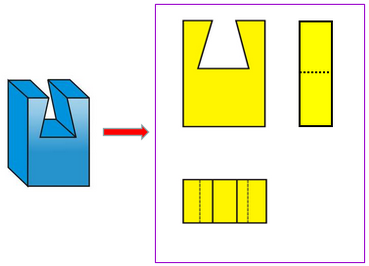

* Vật thể A và các hình chiếu của vật thể A

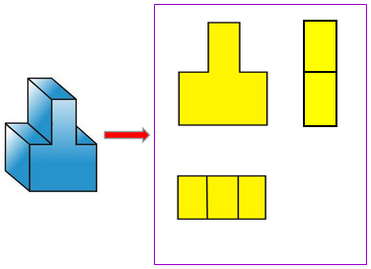

* Vật thể B và các hình chiếu của vật thể B

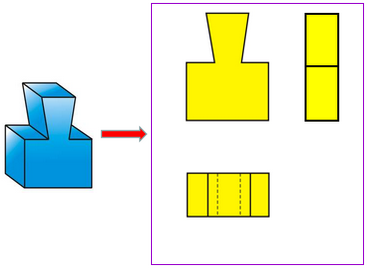

* Vật thể C và các hình chiếu của vật thể C

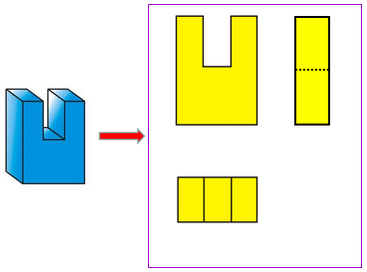

* Vật thể D và các hình chiếu của vật thể D

IV. NHẬN XÉT VÀ ĐÁNH GIÁ
