Thực hành bài 10 trang 33 Công Nghệ 8

Đọc Bản vẽ chi tiết đơn giản có hình cắt cần :

I. Chuẩn bị

- Thước, ê ke, compa, bút chì, tẩy

- SGK, vở ghi.

II. Nội dung

1. Đọc khung tên.

2. Đọc hình biểu diễn.

3. Đọc kích thước.

4. Đọc yêu cầu kĩ thuật.

5. Tổng hợp.

III. Các bước tiến hành

- Cần nắm vững cách đọc bản vẽ chi tiết

- Đọc bản vẽ vòng đai theo trình tự

Trình tự đọc

Nội dung cần tìm hiểu

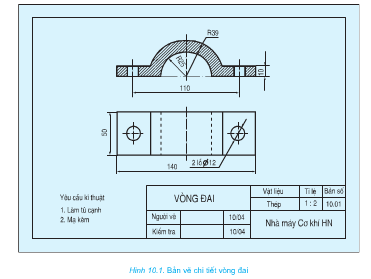

Bản vẽ vòng đai (h10.1)

1.Khung tên

- Tên gọi chi tiết

- Vật liệu

- Tỉ lệ

- Vòng đai

- Thép

- 1:2

2.Hình biểu diễn

- Tên gọi hình chiếu

- Vị trí hình cắt

- Hình chiếu bằng

- Hình cắt ở hình chiếu đứng

3.Kích thước

- Kích thước chung của chi tiết

- Kích thước các phần chi tiết

- Chiều dài 140, chiều rộng 50, R39

- Bán kính vòng trong R25

- Chiều dày 10

- Khoảng cách 2 lỗ 110

- Đường kính 2 lỗ Φ 12

4.Yêu cầu kĩ thuật

- Gia công

- Xử lý bề mặt

- Làm từ cạnh

- Mạ kẽm

5.Tổng hợp

- Mô tả hình dạng và cấu tạo của chi tiết

- Công dụng của chi tiết

- Phần giữa chi tiết là nửa hình ống trụ, hai bên hình hộp chữ nhật có lỗ tròn

- Dùng để ghép nối chi tiết hình trụ với các chi tiết khá

IV. Nhận xét và đánh giá
