ĐOẠN MẠCH NỐI TIẾP

1. Cường độ dòng điện và hiệu điện thế trong đoạn mạch nối tiếp

Đối với đoạn mạch gồm hai điện trở mắc nối tiếp:

+ Cường độ dòng điện có giá trị như nhau tại mọi điểm:

$I =I_1= I_2$

+ Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng hai hiệu điện thế giữa hai đầu mỗi điện trở thành phần:

$U =U_1+U_2$

2. Điện trở tương đương của đoạn mạch nối tiếp

a) Điện trở tương đương

Điện trở tương đương của một đoạn mạch gồm các điện trở là điện trở có thể thay thế cho đoạn mạch này sao cho với cùng hiệu điện thế thì cường độ dòng điện chạy qua đoạn mạch vẫn có giá trị như trước.

b) Công thức tính điện trở tương đương của đoạn mạch gồm hai điện trở mắc nối tiếp

+ Điện trở tương đương của đoạn mạch bằng tổng hai điện trở thành phần:

$R_{tđ} =R_1+R_2$.

+ Hiệu điện thế giữa hai đầu mỗi điện trở tỉ lệ thuận với điện trở đó:

$\dfrac{U_{1}}{U_{2}}=\dfrac{R_{1}}{R_{2}}.$

Chú ý:

Ampe kế, dây nối trong mạch thường có giá trị rất nhỏ so với điện trở của đoạn mạch cần đo cường độ dòng điện, nên ta có thể bỏ qua điện trở của ampe kế và dây nối khi tính điện trở của mạch nối tiếp.

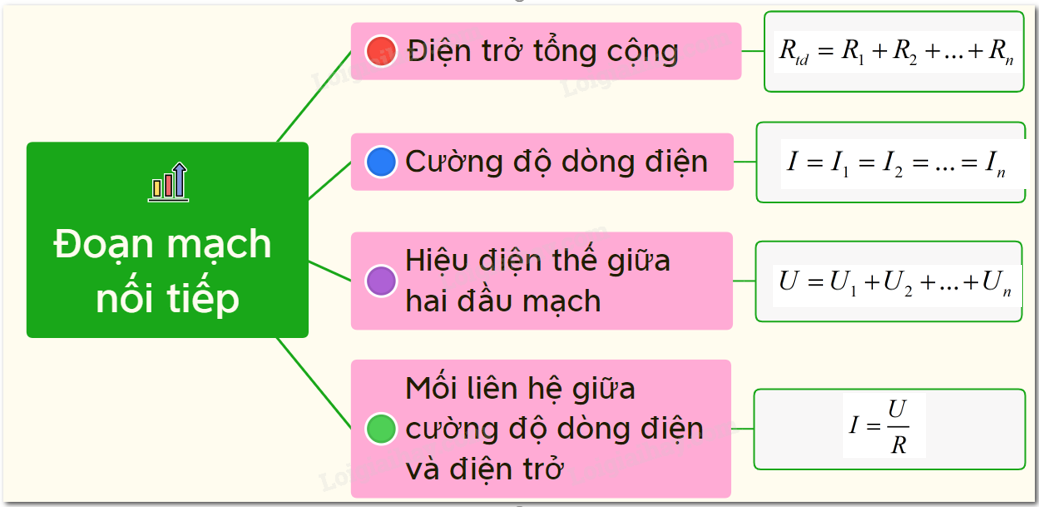

Sơ đồ tư duy về đoạn mạch mắc nối tiếp - Vật lí 9
