Để so sánh một cách trực quan từng cặp số liệu của hai bộ dữ liệu cùng loại, người ta ghép 2 biểu đồ cột thành một biểu đồ cột kép

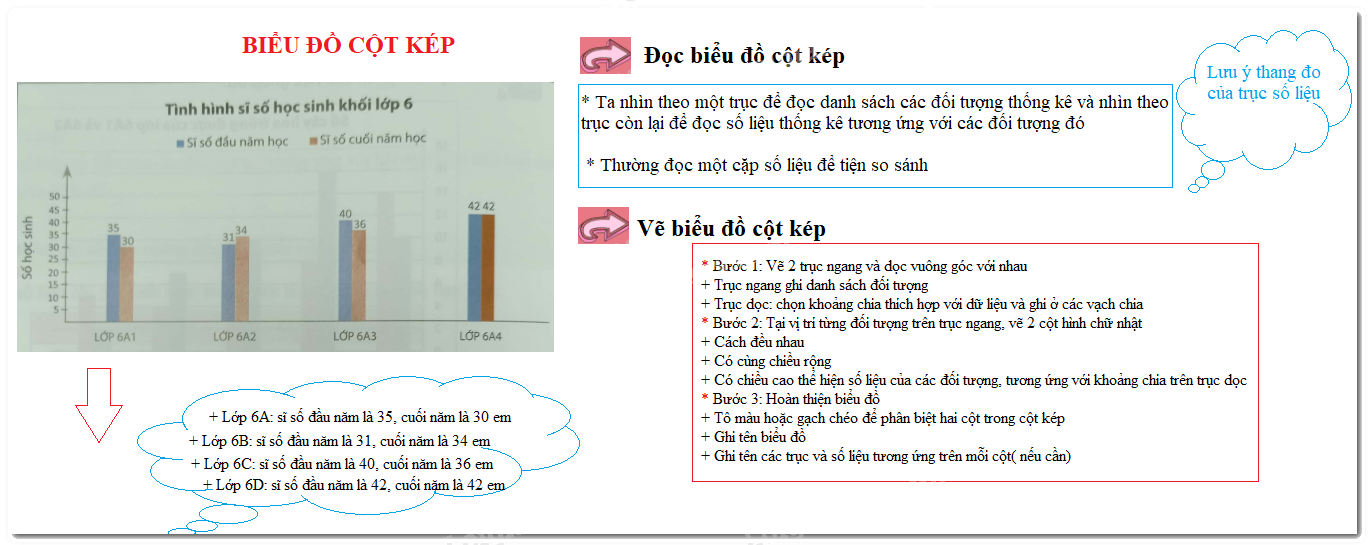

1. Đọc biểu đồ cột kép

Biểu đồ cột kép được tạo thành khi ghép hai biểu đồ cột với nhau.

a) Cách đọc:

+ Nhìn theo một trục (ngang hoặc đứng) để đọc danh sách các đối tượng thống kê.

+ Nhìn theo trục còn lại để đọc cặp số liệu thống kê tương ứng với các đối tượng đó.

+ Lưu ý thang đo của trục số liệu khi đọc các số liệu.

- Biểu đồ cột kép dùng để so sánh từng cặp số liệu của hai bộ dữ liệu cùng loại.

+ So sánh hai cột khác màu trong cùng một nhóm.

+ So sánh các cột cùng màu với nhau.

b) Ví dụ

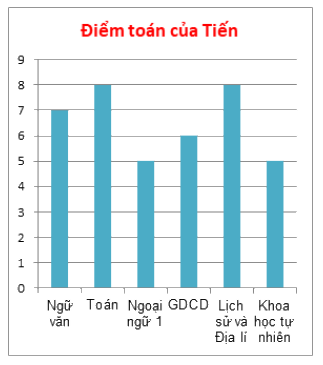

Cho hai biểu đồ cột ở Hình 1 và Hình 2 lần lượt biểu diễn điểm kiểm tra các môn của Mai và Tiến

Hình 1

Hình 2

Ghép hai cột trên với nhau thì được biểu đồ cột kép:

Biểu đồ trên cho thấy: Điểm ngữ văn của Tiến cao hơn Mai, điểm Toán của hai bạn bằng nhau, điểm Ngoại ngữ 1 của Mai cao hơn tiến

2. Vẽ biểu đồ cột kép

a) Cách vẽ biểu đồ

a) Ví dụ

Hãy vẽ biểu đồ cột ghép thể hiện điểm của các môn học của Tiến và Mai.

 Bước 1: Vẽ hai trục ngang và gọc vuông góc với nhau

- Trục ngang: Ghi danh các môn học.

- Trục dọc: Chọn khoảng chia 1 cm.

Bước 2: Vẽ các cột hình chữ nhật:

+ Tại mỗi môn, vẽ hai cột hình chữ nhật:

- Sát cạnh nhau.

- Có cùng chiều rộng 0,5 cm.

- Chiều cao: Chẳng hạn, Môn ngữ văn của Tiến cao 7 và của Mai cao 5.

+ Tô màu:

- Màu xanh: Điểm của Tiến

- Màu cam: Điểm của Mai

Bước 3: Hoàn thiện biểu đồ:

+ Tên biểu đồ: “Điểm của Tiến và Mai”.

+ Ghi tên các trục và ghi số liệu tương ứng trên mỗi cột (nếu có).

+ Ghi chú thích cho 2 màu:

- Màu xanh: Tiến

- Màu cam: Mai

Hình vẽ:
