Trả lời câu hỏi 1 trang 6 SBT Công nghệ 8 Kết nối tri thức

Cho biết vị trí của các mặt phẳng hình chiếu sau:

a) Mặt phẳng hình chiều đứng

b) Mặt phẳng hình chiếu bằng.

c) Mặt phẳng hình chiếu cạnh.

Trả lời câu hỏi 2 trang 6 SBT Công nghệ 8 Kết nối tri thức

Chọn đáp án đúng về vị trí tương đối giữa các hình chiếu trong phương pháp chiếu góc thứ nhất.

A. Hình chiếu đứng nằm dưới hình chiếu bằng, hình chiếu cạnh nằm bên phải hình chiếu đứng.

B. Hình chiếu bằng nằm dưới hình chiếu đứng, hình chiếu cạnh nằm bên phải hình chiếu đứng.

C. Hình chiếu bằng nằm trên hình chiếu đứng, hình chiếu cạnh nằm bên trái hình chiếu đứng.

D. Hình chiếu bằng nằm trên hình chiều đứng, hình chiếu cạnh nằm trên hình chiếu đứng.

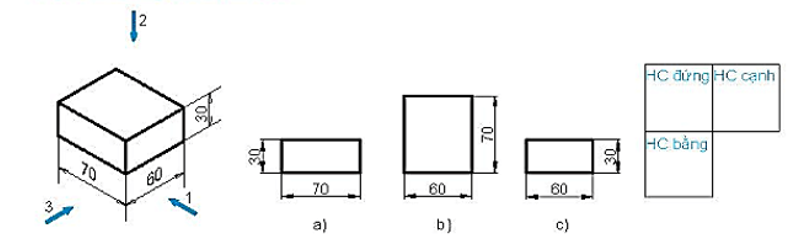

Trả lời câu hỏi 3 trang 7 SBT Công nghệ 8 Kết nối tri thức

Các hướng chiếu 1, 2, 3 tương ứng trên Hình 2.1 là hướng chiếu đứng, chiếu bằng và chiếu cạnh. Hãy sắp xếp các kí hiệu hình chiếu (a, b, c) trên Hình 2.2 vào vị trí đúng của Hình 2.3.

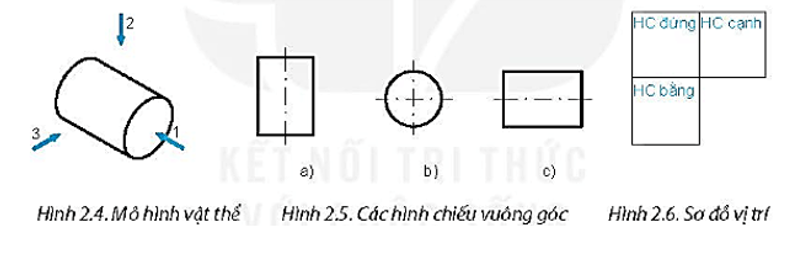

Trả lời câu hỏi 4 trang 7 SBT Công nghệ 8 Kết nối tri thức

Các hướng chiếu 1, 2, 3 tương ứng trên Hình 2.4 là hướng chiếu đứng, bằng và cạnh. Hãy sắp xếp các kí hiệu hình chiếu (a, b, c) trên Hình 2.5 vào vị trí đúng của Hình 2.6.

rả lời câu hỏi 5 trang 7 SBT Công nghệ 8 Kết nối tri thức

Đọc các bản vẽ hình chiếu a, b, c ở Hình 2.7 và đối chiếu với các vật thể 1, 2, 3 trong Hình 2.8. Kẻ mẫu Bảng 2.1 vào vở rồi đánh dấu (x) vào ô tương ứng để chỉ rõ sự tương ứng giữa các bản vẽ và các vật thể.

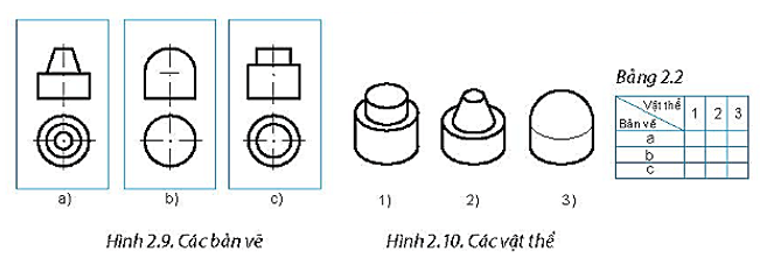

Trả lời câu hỏi 6 trang 8 SBT Công nghệ 8 Kết nối tri thức

Đọc các bản vẽ hình chiếu a, b, c ở Hình 2.9 và đối chiếu với các vật thể 1, 2, 3 trong Hình 2.10. Kẻ mẫu Bảng 2.2 vào vở rồi đánh dấu (x) vào ô tương ứng để chỉ rõ sự tương ứng giữa các bản vẽ và các vật thể.

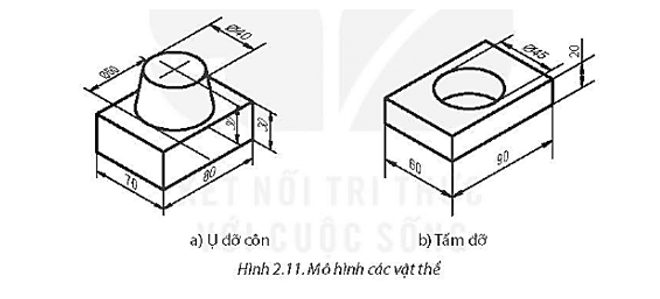

Trả lời câu hỏi 7 trang 8 SBT Công nghệ 8 Kết nối tri thức

Vẽ hình chiều đứng, hình chiếu bằng và ghi kích thước của các vật thể ở Hình 2.11.
