Các nội dung của bản vẽ lắp bao gồm: A. hình biểu diễn, kích thước, bảng kê, khung tên. B. hình biểu diễn, kích thước yêu cầu kĩ thuật, khung tên.
Câu 1
Trả lời câu hỏi 1 trang 11 SBT Công nghệ 8 Kết nối tri thức
Các nội dung của bản vẽ lắp bao gồm:
A. hình biểu diễn, kích thước, bảng kê, khung tên.
B. hình biểu diễn, kích thước yêu cầu kĩ thuật, khung tên.
C. hình biểu diễn, kích thước khung tên.
D. hình biểu diễn, kích thước, yêu cầu kĩ thuật.
Câu 2
Trả lời câu hỏi 2 trang 11 SBT Công nghệ 8 Kết nối tri thức
Các nội dung cụ thể sau đây thuộc nhóm nội dung nào (hình biểu diễn, kích thước, bảng kê hay khung tên)?
a) Các hình chiếu và hình cắt thể hiện hình dạng kết cấu và vị trí của các chi tiết trong sản phẩm.
b) Kích thước chung toàn bộ sản phẩm, kích thước lắp ráp giữa các chi tiết...
c) Số thứ tự, tên gọi chi tiết, số lượng, vật liệu.
d) Tên sản phẩm, tỉ lệ, kí hiệu bản vẽ, nơi thiết kế k(chế tạo),…
Câu 3
Trả lời câu hỏi 3 trang 11 SBT Công nghệ 8 Kết nối tri thức

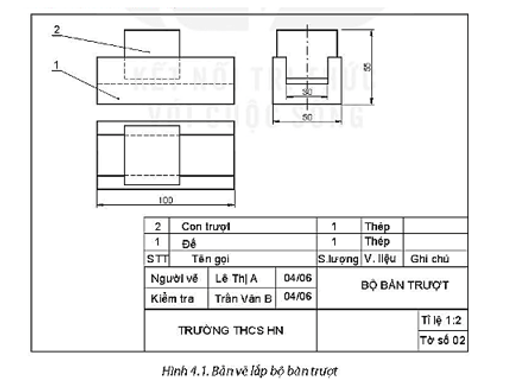

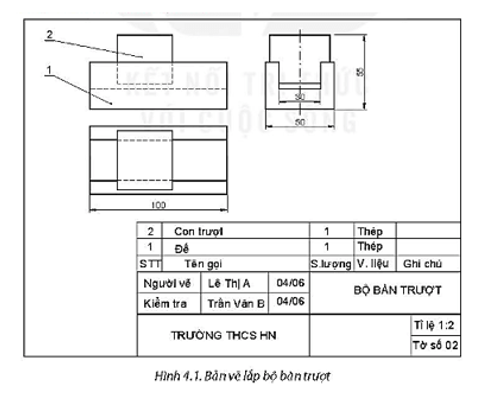

Kẻ Bảng 4.1 vào vở rồi trình bày nội dung đọc bản vẽ lắp của bộ bàn trượt (Hình 4.1) theo trình tự trong bảng.
Bảng 4.1. Trình tự đọc bản vẽ lắp
|
Trình tự đọc |
Nội dung |
Kết quả đọc bản vẽ lắp bộ bàn trượt |
|
1. Khung tên |
- Tên gọi sản phẩm - Tỉ lệ bản vẽ |
? ? |
|
2. Bảng kê |
Tên gọi chi tiết và số lượng |
? |
|
3. Hình biểu diễn |
- Hình chiếu - Các hình biểu diễn khác |
? ? |
|
4. Kích thước |
- Kích thước chung: chiều dài, chiều rộng và chiều cao toàn bộ sản phẩm - Kích thước lắp ráp: kích thước chung của hai chi tiết lắp với nhau. - Kích thước xác định khoảng cách giữa các chi tiết |
? ? ? |
|
5. Phân tích các chi tiết
|
Vị trí của các chi tiết. Có thể tô màu khác nhau cho các chi tiết để dễ phân biệt |
? |
|
6. Tổng hợp |
Trình tự tháo lắp |
? |
Câu 4
Trả lời câu hỏi 4 trang 12 SBT Công nghệ 8 Kết nối tri thức
Vẽ 3 hình chiếu vuông góc của các chi tiết 1 và 2 trên bản vẽ lắp bộ bàn trượt (Hình 4.1)
