Các nội dung của bản vẽ chi tiết bao gồm: A. hình biểu diễn, kích thước, bảng kê, khung tên. B. hình biểu diễn, kích thước yêu cầu kĩ thuật, khung tên. C. hình biểu diễn, kích thước, khung tên. D. hình chiếu vuông góc, kích thước.
Câu 1
Trả lời câu hỏi 1 trang 8 SBT Công nghệ 8 Kết nối tri thức
Các nội dung của bản vẽ chi tiết bao gồm:
A. hình biểu diễn, kích thước, bảng kê, khung tên.
B. hình biểu diễn, kích thước yêu cầu kĩ thuật, khung tên.
C. hình biểu diễn, kích thước, khung tên.
D. hình chiếu vuông góc, kích thước.
Câu 2
Trả lời câu hỏi 2 trang 9 SBT Công nghệ 8 Kết nối tri thức
Các nội dung cụ thể về bản vẽ chi tiết sau đây thuộc nhóm nội dung nào: hình biểu diễn, kích thước, yêu cầu kĩ thuật hay khung tên?
a) Hình chiếu, hình cắt... diễn tả hình dạng cấu tạo của chi tiết.
b) Các yếu tố xác định độ lớn của chi tiết.
c) Chỉ dẫn về gia công, xử lí bề mặt...
d) Tên gọi chi tiết, vật liệu, tỉ lệ vẽ, họ tên của những người có trách nhiệm đối với bản vẽ...
Câu 3
Trả lời câu hỏi 3 trang 9 SBT Công nghệ 8 Kết nối tri thức

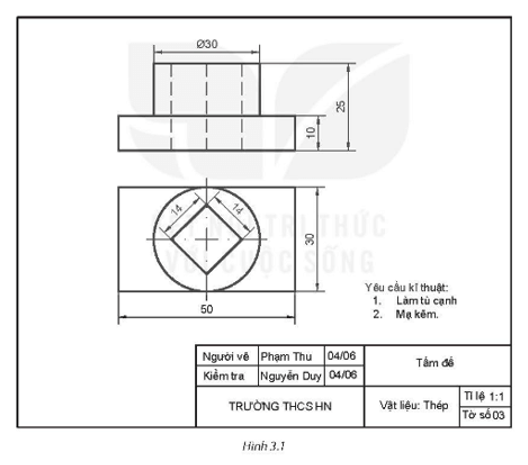

Quan sát bản vẽ chi tiết trên Hình 3.1 và cho biết tên gọi của chi tiết, các yêu cầu kĩ thuật và mô tả hình dạng, kích thước của chi tiết đó.
Câu 4
Trả lời câu hỏi 4 trang 10 SBT Công nghệ 8 Kết nối tri thức
Kẻ Bảng 3.1 vào vở rồi mô tả hình dạng, kích thước của gối đỡ và đọc bản vẽ trên Hình 3.2 theo trình tự trong bảng.
|
Trình tự đọc |
Nội dung |
Kết quả đọc bản vẽ chi tiết gối đỡ |
|
1. Khung tên |
- Tên gọi chi tiết - Vật liệu - Tỉ lệ |
? ? ? |
|
2. Hình biểu diễn |
- Tên gọi hình chiếu - Các hình biểu diễn khác (nếu có) |
? ? |
|
3. Kích thước |
- Kích thước chung của chi tiết - Kích thước các thành phần của chi tiết |
? ? |
|
4. Yêu cầu kĩ thuật |
- Gia công - Xử lí bề mặt |
? ? |
